LK Recessed meter cabinet Type pme 150-s

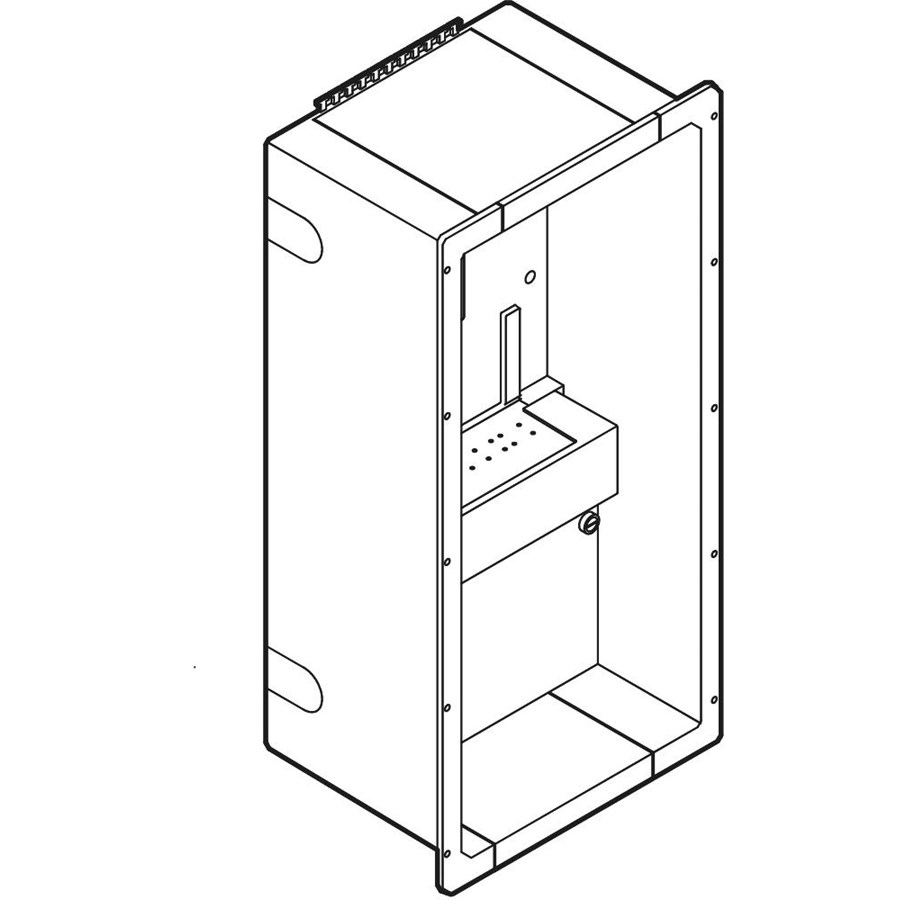

Schilderijbord PME150-s voor plug-in verbinding Productbeschrijving: Toepassing: Ontworpen voor inbouw in plaatwanden of metselwerk. Bij montage in metselwerk wordt de installatiebox bevestigd met schroeven via de gaten aan de rand van de box. Bij montage in een plaatwand, gebruik een wandbeugel. Kan horizontaal of verticaal worden gemonteerd. Kan ook worden gemonteerd met PGSE150-18. Voor het doorlussen van aardgeleiders kan klemmenstrook 169D1217 worden gebruikt. De afdekset moet apart worden besteld.Constructie: Bestaat uit een installatiebox, basisframe met meterkast, afdekkader en terminalafdekplaat.De installatiebox is uitgerust met verwijderbare kabelwartels aan boven- en onderzijde en knock-outblinden aan achter- en zijkanten van de installatiebox.De afdekking heeft verzegelbare vergrendelingsschroeven.Technische gegevens:Behuizingsklasse: IP20D.Isolatieklasse: Volledig geïsoleerd.Nominale spanning : 400 V a.c.Nominale stroom : Maximaal 63 A.Omgevingstemperatuur : -10 °C tot +35 °C.Terminals : Cu 4-25 mm2 , Alleen massieve ronde Al16-25mm².Lusoptie : Cu2x16mm² of1x16mm²+2x10mm².Al niet toegestaan.Aardlusverbinding : Klemmenstrook169D1217 kan worden gebruikt.Standaarden : FR2000.Elektronische handleiding : Zie online catalogus.Technische specificatiesTerminals:Cu4-25mm² ,Al16-25mm² alleen massieve ronde.Ambient temperature (°C): -10°C tot +35°C.Nominale stroom:max63A.Isolatieklasse:Volledig geïsoleerd
