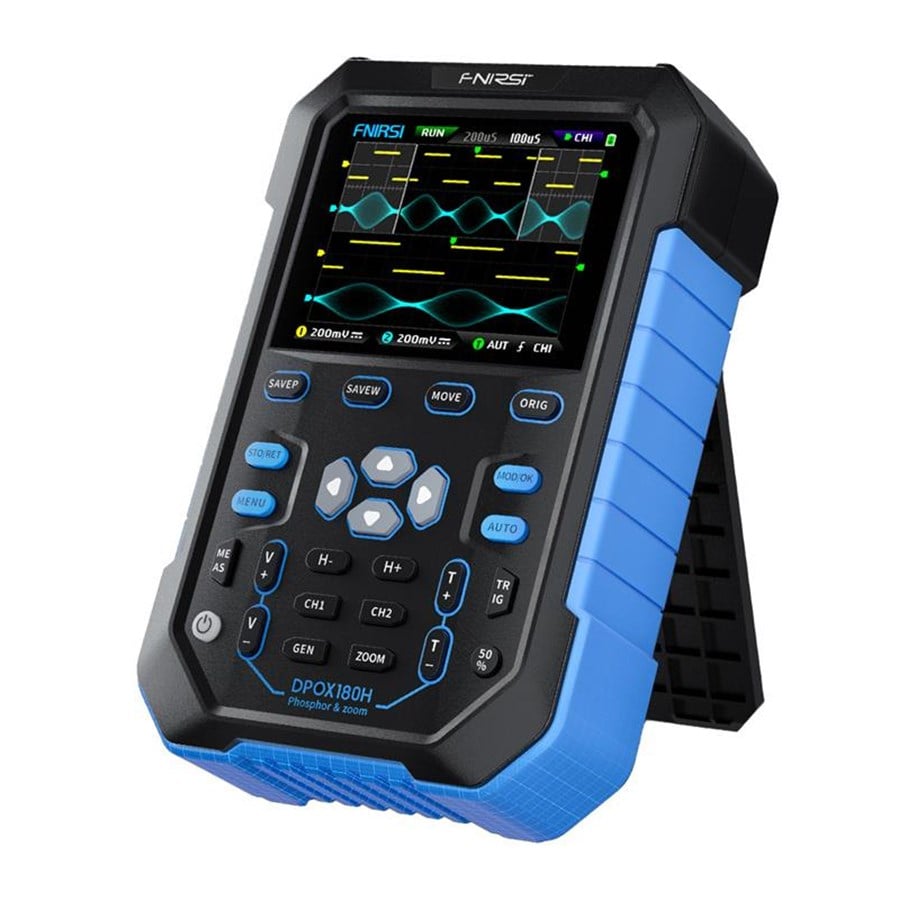

FNIRSI DPOX180H 2-in-1 Handheld Digital Phosphor O

De FNIRSI DPOX180H is een draagbare digitale fosforoscilloscoop (DPO) die een 180 MHz tweekanaalsoscilloscoop, een 20 MHz DDS-functiegenerator en geavanceerde signaalanalysefuncties combineert. Het apparaat is ontworpen als een compact, mobiel hulpmiddel voor onderhouds-, werkplaats- en laboratoriumwerk en biedt uitgebreide functionaliteit in één enkel apparaat.

180 MHz bandbreedte en 500 MSPS – meetnauwkeurigheid

De oscilloscoop biedt een analoge bandbreedte van 180 MHz (-3 dB) en realtime bemonstering tot 500 MSPS (250 MSPS in dual-channel-modus). Dit maakt een nauwkeurige weergave mogelijk van snelle flanken, pulsen en hoogfrequente signalen, wat cruciaal is bij de diagnose van moderne elektronische systemen.

Digitale fosfortechnologie – meer informatie in de golfvorm

De digitale fosfortechnologie maakt gebruik van helderheidsschaal en kleurtemperatuur om de signaalfrequentie te visualiseren. Dit maakt het eenvoudig om jitter, ruis, instabiliteiten en zeldzame gebeurtenissen te herkennen die in klassieke oscilloscopen onzichtbaar kunnen blijven.

50.000 wfms/s – geen dode tijd

De hoge verversingssnelheid van 50.000 golfvormen per seconde vermindert de acquisitiedode tijd aanzienlijk. Hierdoor kunt u kortstondige storingen en signaalafwijkingen effectief vastleggen, wat met name belangrijk is bij het analyseren van schakelende voedingen en digitale bussen.

Hardwarebandbreedtebeperking van 20 MHz en stabiele trigger

Het ingebouwde, schakelbare 20 MHz hardwarebanddoorlaatfilter vermindert effectief ruis en harmonischen van hoge orde. In combinatie met een uitgebreid triggersysteem (Auto/Normal/Single, stijgende en dalende flank) en adaptieve triggerstabilisatie zorgt dit voor een helder en stabiel signaalbeeld.

FFT- en X-Y-modus – frequentie- en relatieanalyse

De FFT-functie biedt een snel, kwalitatief overzicht van het frequentiespectrum van het te testen signaal. Bovendien kunt u met de X-Y-modus met digitale fosfor de amplitude- en faseverhoudingen tussen twee kanalen analyseren, bijvoorbeeld in de vorm van Lissajous-figuren.

Tijdzoom- en scrollmodus

De oscilloscoop biedt een ZOOM-tijdbasis in het bereik van 2×–1000×, waardoor nauwkeurige analyse van geselecteerde golfvormsegmenten mogelijk is. De scrollmodus maakt continue observatie van langzaam veranderende signalen in realtime mogelijk.

20 MHz DDS-generator en chopping-functie

De ingebouwde 20 MHz DDS-functiegenerator ondersteunt 14 golfvormtypes, met frequentie-instelling in stappen van 1 Hz. Met de unieke chopping-uitgangsfunctie kunt u een fragment van de gemeten golfvorm uitsnijden en dit gebruiken als het uitgangssignaal van de generator, waarbij u tot 500 aangepaste signalen kunt opslaan.

Gegevensopslag, weergave en export

Het interne geheugen van 120 Mbit kan tot 250 golfvormen en 90 schermafbeeldingen (BMP) opslaan. Gegevens kunnen direct op het apparaat worden bekeken of via USB naar een computer worden geëxporteerd, en de firmware kan eenvoudig worden bijgewerkt.

Mobiliteit, veiligheid en gebruiksgemak

Het 2,8" (320×240) IPS-kleurenscherm zorgt voor een goede leesbaarheid onder alle omstandigheden. Het apparaat is uitgerust met automatische configuratie met één knop, cursormetingen, ingangsbeveiliging tot 400 V, een 3000 mAh Li-ion-batterij (tot ca. 4 uur gebruik) en snel opladen met 5 V / 2 A. De FNIRSI DPOX180H is een veelzijdig en veilig hulpmiddel voor elektronica-ingenieurs, servicetechnici, studenten en veeleisende hobbyisten.
