Schneider Electric Zelio controle relais voor onderspanning of overspanningsdetectie

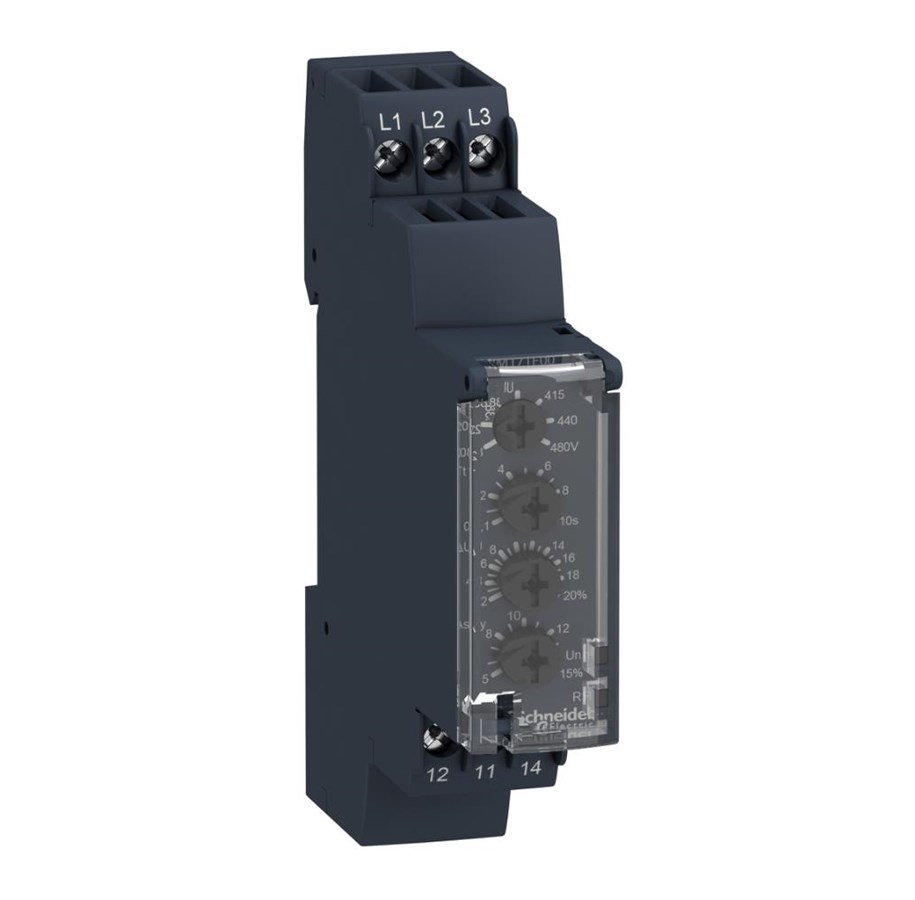

Zelio RM17 is een compacte serie van besturingsrelais die gemakkelijk op een DIN-rail kunnen worden gemonteerd. De relais zijn beschikbaar voor zowel 1-fase als 3-fase toepassingen en zijn in staat om de spanning, stroom, fase-verlies, fase-volgorde en asymmetrie tussen fasen te meten. Met een breedte van slechts 17,5 mm nemen ze slechts heel weinig ruimte in beslag op de DIN-rail en passen ze ook achter de afdekking van een standaard paneel. RM17UAS15 is een besturingsrelais voor overspanning of onderspanning tussen 65..260 VAC/DC. De meting wordt rechtstreeks bij de voedingsterminals aan de bovenkant uitgevoerd en de uitgangscontacten bevinden zich onderaan. Aan de voorkant van het relais bevinden zich vier draaiknoppen voor het instellen van het relais: De eerste knop past de functie van het relais aan (overspanning of onderspanning) en of het relais moet worden uitgeschakeld voordat de uitgang wordt gereset (geheugenfunctie). De tweede knop past drempelwaarde in volt aan tussen 65..260 VAC/DC.De derde knop past hysterese aan die kan variëren tussen 5..20%.De vierde knop past vertragingstijd toe op output variërend tussen0,1..10 seconden.Het besturingsrelai heeft één C/O-uitgangscontact met maximale belasting tot5A.Aan ​​de voorkant van het relais bevinden zich 2 LED's voor indicatie van de relaisstatus. De groene LED geeft aan dat de voeding aanwezig is en de gele LED geeft de status van het uitgangsrelais weer.
