Schneider Electric Zelio controle relais voor 3-fase detectie van spanning en fase

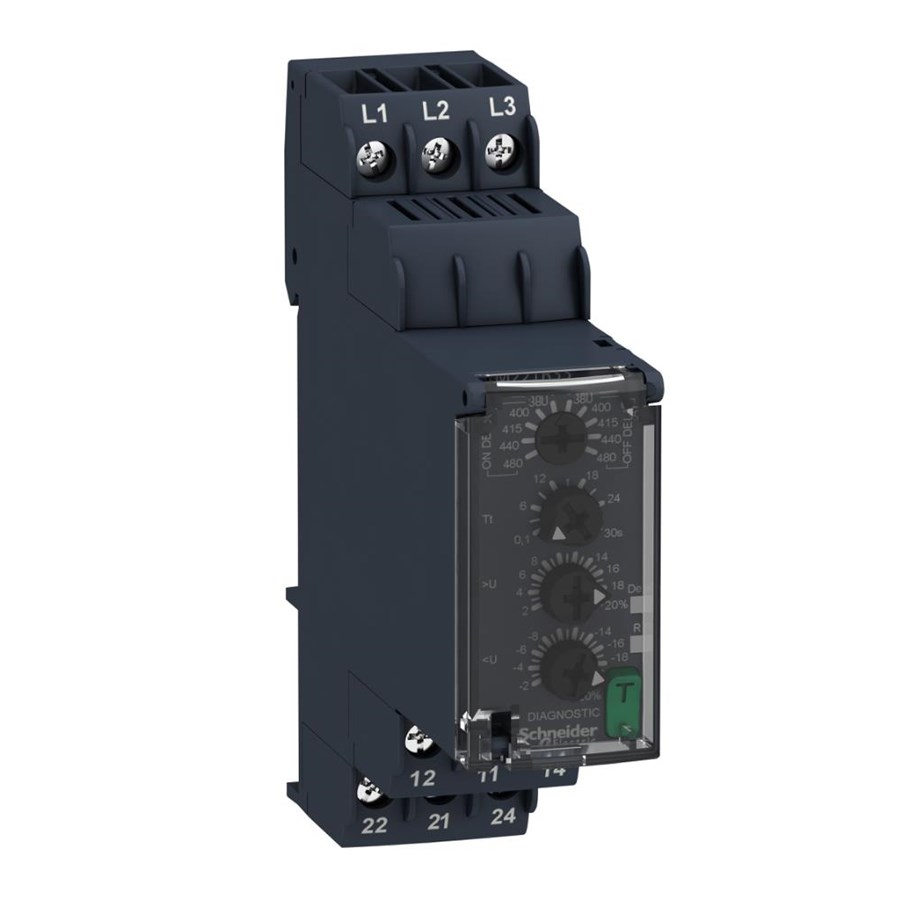

De Zelio RM22 regelrelaisreeks brengt 2 nieuwe belangrijke verbeteringen op de markt. De achtergrondverlichting LED-schijven voor aanpassing maken het gemakkelijk te gebruiken in elke omstandigheid, zelfs in stoffige of slecht verlichte omgevingen. De ingebouwde testknop vereenvoudigt inbedrijfstelling en probleemoplossing met een druk op de knop. RM22TR33 is een regelrelais voor het meten van 3-fase sequentie, fasefoutdetectie en over-/onderspanning. De meting wordt rechtstreeks gedaan via de voedingsterminals L1, L2 en L3 boven op het relais. Het relais heeft 4 verlichte schijven voor het instellen van het relais. Op de bovenste schijf selecteer je het meetbereik tussen 380 en 480V.De waarde is ingesteld op de spanning tussen twee fasen.De volgende schijf past de vertraging van de uitgang aan die tussen 0,1 en 30 seconden kan zijn.De onderste twee schijven stellen maximale over- en onderspanning in % vast ten opzichte van de meetwaarde op de bovenschijf.Het relais heeft twee LED's aan de voorkant die aangeeft of er een storing is gedetecteerd (Def) en wat staat van uitvoer (R) is.De testknop dwingt output af wanneer timer wordt ingeschakeld.
