Schneider Electric Zelio control relay for undercurrent or overcurrent detectio

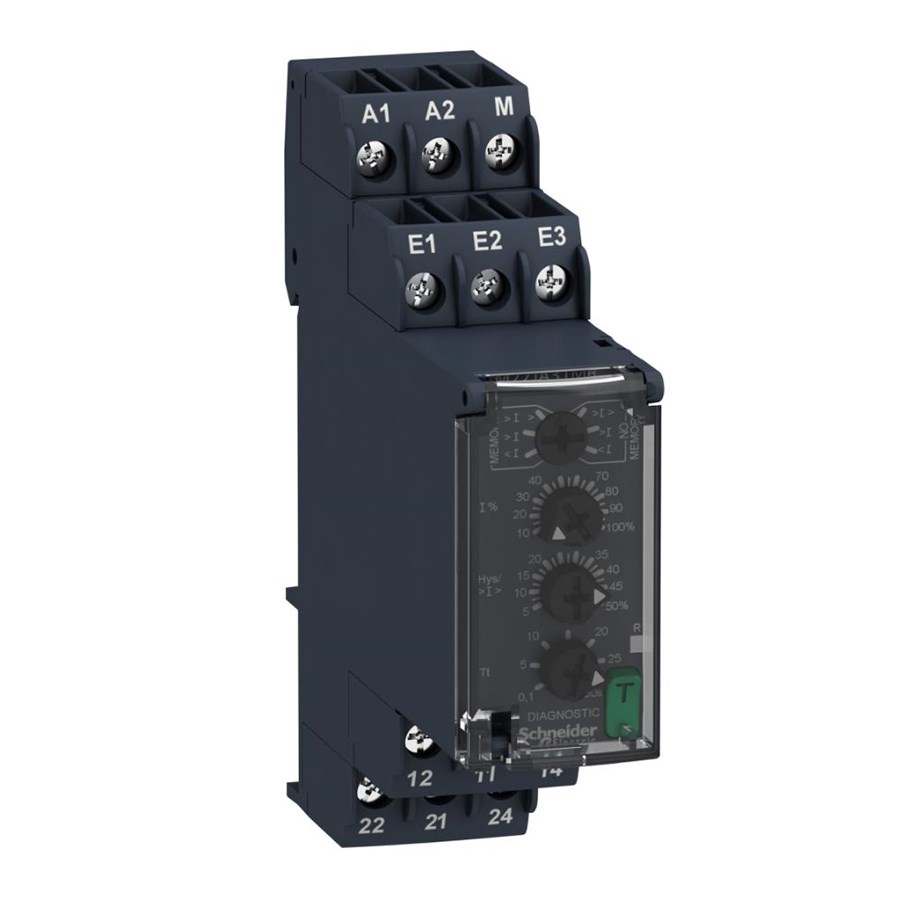

De Zelio RM22 regelrelaisreeks brengt 2 nieuwe belangrijke verbeteringen op de markt. De achtergrondverlichting LED-schijven voor aanpassing maken het gemakkelijk te gebruiken in elke omstandigheid, zelfs in stoffige of slecht verlichte omgevingen. De ingebouwde testknop vereenvoudigt het in bedrijf stellen en oplossen van problemen door een druk op de knop. RM22JA31MR is een regelrelais voor stroommeting. De meting gebeurt via de M- en E1/E2/E3-terminals die 3 meetbereiken bieden: M en E1 = 4-40 mA, M en E2 = 20-200 mA, en M en E3 = 100-1000 mA Het regelrelais wordt gevoed door 24 -240V AC/DC wat het bruikbaar maakt in de meeste toepassingen. Het relais heeft vier verlichte schijven voor het instellen van de functie van het relais.Op de bovenste schijf selecteer je het type meting dat je wilt (overstroom, onderstroom of beide tegelijk). Je kunt ook kiezen of het relais zich moet herinneren aan de laatste gemeten waarde bij stroomuitval (geheugen). Op de volgende schijf kan je limiet worden aangepast tussen 10% tot 100% van geselecteerde bereik.De derde wijzerplaat bepaalt welk hysterese tussen vijf procent tot vijftig procent moet worden ingesteld.De onderste wijzerplaat bepaalt de vertragingstijd op de uitgang, die tussen 0,1 en 30 seconden kan liggen. De LED's aan de voorkant tonen de status van de contacten. De testknop dwingt de uitvoer af wanneer de timer is ingeschakeld.
